Mô tả

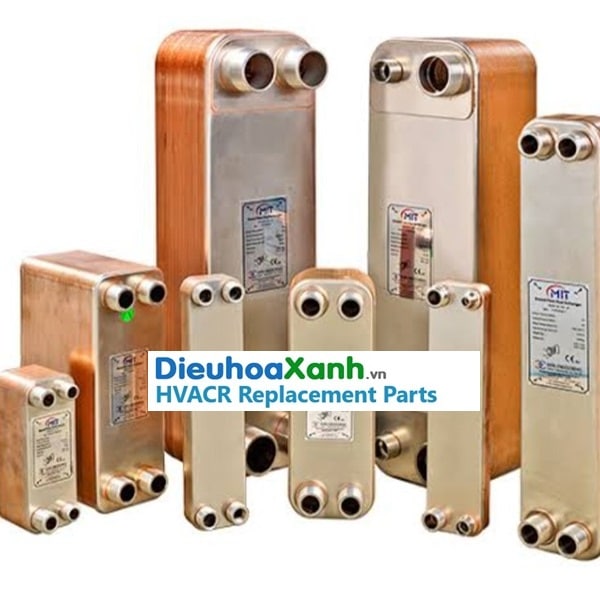

Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger – PHE) là một loại thiết bị trao đổi nhiệt phổ biến và hiệu quả cao, được ứng dụng trong nhiều ngành công nghiệp như HVAC, công nghiệp thực phẩm, hóa chất và sản xuất năng lượng. Bộ trao đổi nhiệt dạng tấm hoạt động dựa trên nguyên lý truyền nhiệt giữa hai dòng chất lỏng (hoặc chất khí) có nhiệt độ khác nhau, mà không bị trộn lẫn, nhờ các tấm kim loại mỏng xếp chồng lên nhau.
Cấu tạo của bộ trao đổi nhiệt dạng tấm:
1. Tấm trao đổi nhiệt (Heat Transfer Plates):
– Là thành phần chính của bộ trao đổi nhiệt, các tấm này thường được làm từ kim loại có độ dẫn nhiệt cao như thép không gỉ, titan hoặc nhôm.
– Tấm có bề mặt gợn sóng hoặc dập nổi để tăng diện tích tiếp xúc và tạo dòng chảy rối, giúp tăng hiệu suất trao đổi nhiệt.
– Mỗi tấm sẽ ngăn cách hai dòng chất lỏng khác nhau, cho phép truyền nhiệt qua các tấm mà không trộn lẫn môi chất.
2. Gioăng (Gasket):
– Gioăng được gắn giữa các tấm trao đổi nhiệt để ngăn ngừa rò rỉ, đồng thời điều hướng dòng chảy của hai môi chất theo các kênh khác nhau.
– Các gioăng này có thể chịu được nhiệt độ cao và áp suất lớn, thường được làm từ cao su chịu nhiệt hoặc các chất đàn hồi đặc biệt.
3. Khung đỡ (Frame):
– Bộ khung cố định các tấm trao đổi nhiệt. Khung này thường bao gồm hai phần chính: phần cố định và phần có thể điều chỉnh, giúp dễ dàng tháo lắp và bảo trì.
– Khung có thể bằng thép carbon hoặc thép không gỉ, tùy thuộc vào môi trường sử dụng.
4. Cổng vào và ra (Inlet and Outlet Ports):
– Các cổng này cho phép hai dòng chất lỏng (nóng và lạnh) đi vào và ra khỏi bộ trao đổi nhiệt. Dòng chất lỏng sẽ chảy luân phiên giữa các tấm trao đổi nhiệt để tối đa hóa quá trình truyền nhiệt.
Nguyên lý hoạt động:
Bộ trao đổi nhiệt dạng tấm hoạt động theo nguyên tắc **truyền nhiệt gián tiếp** giữa hai dòng chất lỏng có nhiệt độ khác nhau. Hai dòng chất lỏng này sẽ luân phiên đi qua các kênh tạo ra bởi các tấm trao đổi nhiệt. Một dòng chảy qua tấm này sẽ tiếp xúc với dòng chất lỏng nóng hoặc lạnh ở phía đối diện tấm, và nhiệt được truyền qua tấm kim loại. Dòng chất lỏng có thể di chuyển **cùng chiều** hoặc **ngược chiều** tùy thuộc vào yêu cầu thiết kế, với dòng ngược chiều thường có hiệu quả cao hơn.
Ưu điểm của bộ trao đổi nhiệt dạng tấm:
1. Hiệu suất trao đổi nhiệt cao: Diện tích bề mặt lớn và dòng chảy rối giúp tăng cường khả năng truyền nhiệt, đặc biệt hiệu quả cho các hệ thống yêu cầu công suất lớn.
2. Kích thước nhỏ gọn: Thiết kế tấm mỏng giúp tiết kiệm không gian hơn so với các loại trao đổi nhiệt khác như dạng vỏ ống (shell and tube).
3. Linh hoạt: Dễ dàng tháo rời và thêm hoặc bớt các tấm để điều chỉnh công suất trao đổi nhiệt theo nhu cầu.
4. Dễ dàng vệ sinh và bảo trì: Các tấm có thể được tháo rời để vệ sinh, thay thế hoặc kiểm tra, giúp duy trì hiệu suất trao đổi nhiệt trong suốt vòng đời thiết bị.
5. Chi phí sản xuất thấp hơn: So với các bộ trao đổi nhiệt dạng vỏ ống, bộ trao đổi nhiệt dạng tấm thường có chi phí vật liệu và lắp đặt thấp hơn, đặc biệt là đối với các hệ thống quy mô vừa và nhỏ.
Nhược điểm:
1. Giới hạn về áp suất và nhiệt độ: Do sử dụng các gioăng để bịt kín, bộ trao đổi nhiệt dạng tấm có giới hạn về khả năng chịu áp suất và nhiệt độ cao, không thích hợp cho các ứng dụng cực đoan.
2. Khả năng rò rỉ: Các gioăng có thể bị mài mòn hoặc hỏng theo thời gian, có thể dẫn đến rò rỉ chất lỏng nếu không được bảo trì đúng cách.
3. Không phù hợp với môi chất bẩn: Các kênh hẹp giữa các tấm dễ bị tắc nghẽn khi làm việc với môi chất có nhiều tạp chất hoặc cặn bẩn.
Ứng dụng của bộ trao đổi nhiệt dạng tấm:
– Công nghiệp HVAC: Sử dụng để trao đổi nhiệt giữa nước làm mát và nước nóng trong các hệ thống điều hòa không khí, hệ thống sưởi và làm lạnh.
– Ngành công nghiệp thực phẩm và đồ uống: Ứng dụng trong quy trình thanh trùng, làm nóng hoặc làm lạnh sản phẩm như sữa, bia, nước trái cây.
– Ngành hóa chất và dầu khí: Dùng để trao đổi nhiệt giữa các chất lỏng hóa học hoặc dầu trong các quá trình sản xuất.
– Công nghiệp năng lượng: Ứng dụng trong các nhà máy điện, sử dụng để trao đổi nhiệt giữa chất lỏng làm mát và nước hoặc khí.
Kết luận:
Bộ trao đổi nhiệt dạng tấm là một giải pháp trao đổi nhiệt hiệu quả và linh hoạt, phù hợp cho nhiều ngành công nghiệp. Nhờ thiết kế nhỏ gọn và khả năng trao đổi nhiệt cao, nó giúp tiết kiệm không gian và nâng cao hiệu suất năng lượng trong các hệ thống điều hòa, sản xuất và chế biến công nghiệp. Tuy nhiên, việc bảo trì và vệ sinh định kỳ là rất quan trọng để duy trì hiệu suất hoạt động lâu dài.
